一、用途：

HTP—3A型高温高压泥页岩膨胀仪，能较好地在温度(≤120℃)和压差（3.5MPa）条件下,测试泥页岩的水化膨胀特性, 为石油钻井壁稳定性研究、评价和优选防塌钻井液配方,提供了一种先进的测试手段,可用于采油防膨胀剂评价、地质和土壤学等领域,该仪器设计合理,自动化程度高,性能可靠。

二、主要技术指标：

1、电源：220±5%    50Hz

2、气源：氮气（或压缩空气） 5MPa

3、工作温度：≤120℃

4、工作压力：3.5MPa

5、测试量程：15mm

6、测量分辩率：0.001mm

7、综合测量误差：＜5%

8、试样模内径：ø25mm

9、仪器工作环境：－15℃～40℃

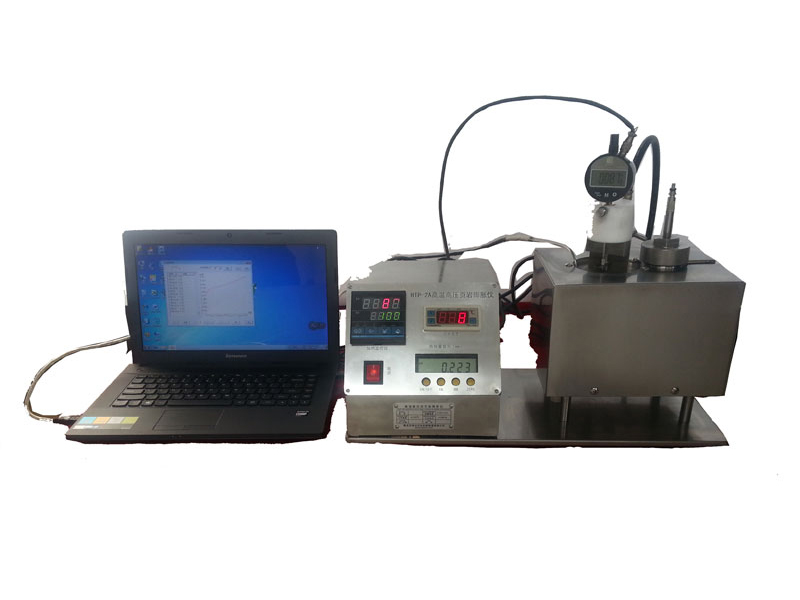

三、仪器结构：

1、主机:加热装置、温度控制装置。

2、主测试杯:容栅传感器、注液杯、岩样模、杯体

3、QG—76高压管汇（输气管2根）。

4、计算机。
